涡街流量计梯形旋涡发生体的研究

发布日期:2018-08-11 作者:晖祥自动化系统有限公司 点击:

  近几年,涡街流量计凭借自身的优势,在我国管道流量测量中,得到了良好的应用,属于一种先进的流程测量技术。但是,在涡街流量计梯形旋涡发生体运行的过程中,若是想保证涡街流量计在蒸汽流量计中的准确性,就应当对涡街流量计的运行原理、以及影响因素有着一定的掌握,只有这样才能采取有效的解决措施,保证了涡街流量计梯形旋涡发生体良好的运行方式,这对相关行业的发展,也是非常有利的。


  1、涡街流量计的构造以及工作原理


  1.1工作原理

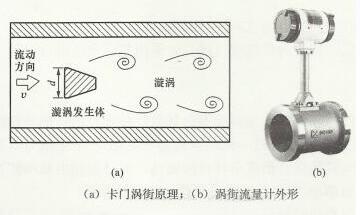

  从图1中,就可以看出在流体管道中插入一定形状的涡街流量计梯形旋涡发生体,换句说话也就是阻流体。同时,在涡街流量计运行的过程中,若是流体绕过梯形旋涡发生体以后,涡街流量计发生体的两侧会产生规则旋涡,这样的现象也可以叫做卡门涡街。并且,在涡街流量计梯形旋涡发生体分析的过程中,流体的体积流体流向为:Q,与旋涡频率f,可以形成的公式为:Q=f/k。其中,公式中的k为涡街流量计的流量系数,流量Q和旋涡频率f成为线性的关系。由此可以得出,只要F的系数可以准确的得出,,就能计算出Q的系数,并且具有相对较为良好的准确性。


 涡街流量计厂家


  1.2结构分析


  涡街流量计主要包括有:本体、检测体、表杆、显示仪、发生体等方面组成,并且在运行的过程中,主要是利用感应压电传感器技术,这样不仅仅保证了该设备应用的广泛性,也保证了相关系数的准确性。


  2、应力式涡街流量计在蒸汽计量的准确性分析


  2.1传感器的选择


  应力式涡街流量中的传感器与其它流量传感器有着很大程度上的不同,流量范围都是固定的,不可以随意进行调整。因此,在传感器选择的过程中,应当在流量的基础之上,选择相应的口径。但是,在选择的过程中,应当在其内部结构压力、温度等方面的基础下,对所测定的流量范围,进行测量,这样可以在选择传感器会具有一定的针对性,并且涡街流量计梯形旋涡发生体中所含有系数的提升,可以起到一定程度上的保证。另外,若是蒸汽计量的密度相对较小,传感器流量下的范围就会有所缩小,密度若是相对较大的时候,传感器的流量也会有所增加。


  2.2加强介质的合理性


  介质是应力式涡街流量计梯形旋涡发生体运行中,非常重要的一项内容,主要是以传统介质的形态出现。那么,在运用的过程,主要是以热蒸汽、饱和蒸汽和热水等方面的一种介质计量。同时,在应力式涡街流量计梯形旋涡发生体运行的过程中,一定要避免蒸汽计量密度查询不到的现象,一定要根据应力式涡街流量计中的实际参数,进行相应的整齐计量工作,这样可以避免相关系数存在着不必要的误差,提升了各项系数的准确性。


  2.3避免压损现象的发生


  压损是影响应力式涡街流量计梯形旋涡发生体系数准确性的关键。因此,在应力式涡街流量计梯形旋涡发生体运行的过程中,一定要遵循管道流速和蒸汽密度大小,分析相关系数的准确性。但是,在管道流速和蒸汽密度选取的过程中,应当对其压力进行一定程度上的关观察,主要是以为压力的大小,与管道流失速和蒸汽额密度等方面有着直接联系,这样可以有效的降低误差的存在。


  3、蒸汽计量中影响计量准确性的主要因素


  压力传感器是影响蒸汽计量系数准确性的重要因素,其种类和规格也相对较多。在影响因素分析的过程中,应当对其压力控制的程度上,作为分析的要点,若是超出控制的范围,就会对蒸汽计量的准确性造成严重的影响。还有在蒸汽计量影响因素分析的过程中,应当对温度传感器的影响因素,作为分析的要点。在分析的过程中,将其温度进行控制,若是超出温度可以控制范围内,会影响蒸汽计量准确性、设备稳定性。
